Ленточнопильный станок KMT 700 KDG
Ленточнопильный станок KMT 700 KDG это полуавтоматический двухколонный станок производителя KarMetal (Турция) с поворотной пильной рамой, предназначенный для резки больших заготовок из нержавеющих, конструкционных, инструментальных, легированных, жаропрочных сталей и сплавов.
Технические характеристики
| Производитель | Kar Metal (Турция) |
| Вид | Двухколонный |
| Тип | Полуавтоматический |
| Вид колонн | Призматические |
| Ход пильной рамы | По линейным направляющим |
| Пильная рама | Поворотная |
| Тип тисков | Гидравлические |
| Разжим тисков max, мм | 1250 |
| Высота рабочего стола, мм | 870 |
| Подъем пильной рамы | Гидравлический |
| Зажим заготовки | Гидравлические тиски |
| Подача заготовки в зону резания | Вручную |
| Натяжение пильного полотна | Гидравлическое |
| Скорость резания, м/мин | 20 - 100 |
| Регулировка скорости | Бесступенчатая |
| Мощность главного электродвигателя, кВт | 7,5 |
| Мощность двигателя гидростанции, кВт | 1,5 |
| Емкость бака гидравлики, л. | 35 |
| Мощность привода конвейера сбора стружки, кВт | 0,12 |
| Мощность двигателя помпы СОЖ, кВт | 0,20 |
| Емкость системы СОЖ, л. | 50 |
| Мощность привода конвейера, кВт | 0,12 |
| Мощность привода щетки очистки полотна, кВт | 0,25 |
| Общая потребляемая мощность, кВт | 9,75 |
| Размеры полотна пилы, мм | 8520х54х1,6 |
| Габаритные размеры станка, Д*Ш*В, мм | 1950х4400х2500 |

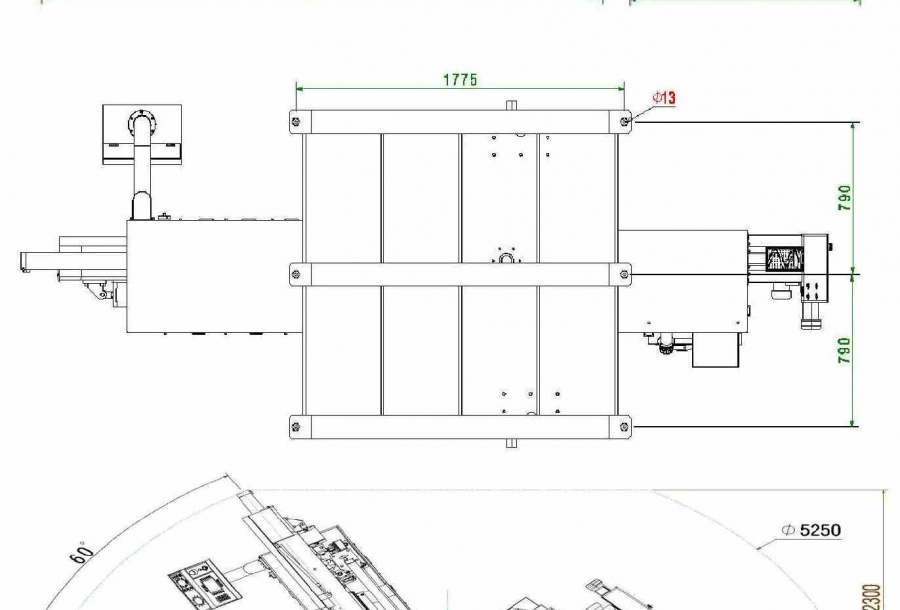

| Установочные размеры, мм | 1775х1580 |
| Масса, кг | 5500 |
| Страна происхождения | Турция |
| Размеры разрезаемого материала | |
| Круглая, mm | |
| 0° | 700 |
| +30⁰ (вправо) | 700 |
| +45⁰ (вправо) | 700 |
| +60⁰ (вправо) | 500 |
| -30⁰ (влево) | 700 |
| -45⁰ (влево) | 700 |
| Квадратная, mm | |
| 0° | 700 |
| +30⁰ (вправо) | 700 |
| +45⁰ (вправо) | 700 |
| +60⁰ (вправо) | 500 |
| -30⁰ (влево) | 700 |
| -45⁰ (влево) | 700 |
| Прямоугольная, mm | |
| 0° | 700х1250 |
| +30⁰ (вправо) | 700х1100 |
| +45⁰ (вправо) | 700х900 |
| +60⁰ (вправо) | 700х500 |
| -30⁰ (влево) | 700х1000 |
| -45⁰ (влево) | 700х800 |
Видео
Описание
Ленточнопильный станок KMT 700 KDG это полуавтоматический двухколонный станок производителя KarMetal (Турция) с поворотной пильной рамой, предназначенный для резки больших заготовок из нержавеющих, конструкционных, инструментальных, легированных, жаропрочных сталей и сплавов.
Особенности полуавтоматического ленточнопильного станка KMT 700 KDG:
- оборудован гидростанцией, благодаря которой автоматизируется работа (подъем/опускание пильной рамы, зажим заготовки в тисках) и можно добиться требуемого усилия резания;
- для пакетной резки заготовок станок оснащен вертикальными гидравлическими прижимами;
- призматические направляющие с линейными подшипниками, компенсирующие деформации;
- имеется инвертор для плавной регулировки скорости резки;
- наличие лазерного указателя линии реза;
- регулируемая подача обеспечивает оптимальную скорость подачи полотна в зависимости от используемого материала и размера заготовки.
Стандартная комплектация полуавтоматического ленточнопильного станка KMT 700 KDG:
- колонны призматические с линейными направляющими качения, колонны имеют размер 150х150 мм;
- частотный преобразователь (инвертор) с бесступенчатой регулировкой скорости полотна;

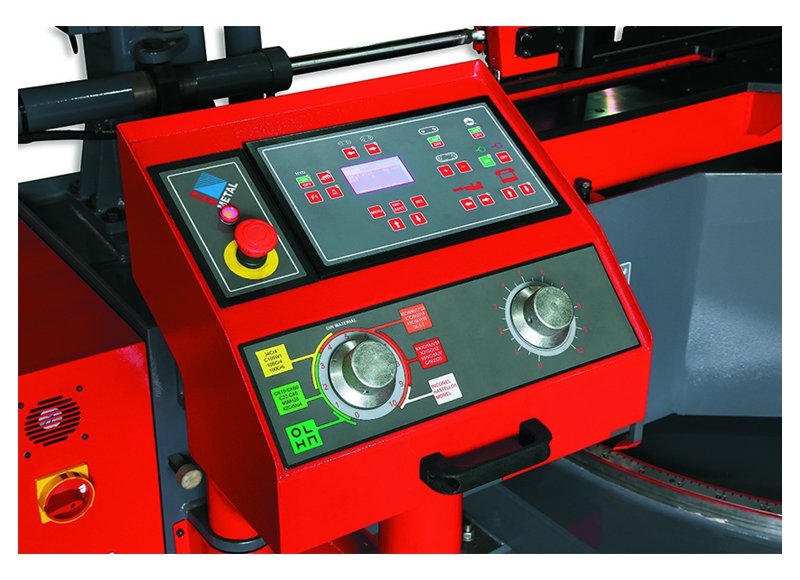

- панель управления (контроллер Mitsubishi) на русском языке: управление гидравлическим тормозом фиксации угла поворота, системой СОЖ, конвейером сбора стружки; экстренная остановка станка; отображение и изменение скорости полотна пилы;
- поднятие пильной рамы осуществляется с помощью гидроцилиндров;
- датчик высоты поднятия пильной рамы;
- поворот пильной рамы в обе стороны механизированный (-45 +60 градусов);
- шкала градусов поворота пильной рамы с шагом в 1 градус;
- наклон полотна пилы -5 градусов;
- тормоз фиксации угла поворота пильной рамы гидравлический;
- прижим гидравлический вертикальный (ход 400 мм);
- натяжение полотна пилы гидравлическое с функциями: индикатор натяжения полотна пилы, контроль и изменение времени и периода натяжения в процессе работы, контроль натяжения в процессе работы до выставленного автоматический;
- система охлаждения эмульсией СОЖ замкнутого типа;
- система датчиков остановки работы станка с функциями: контроль и блокировка при разрыве полотна, блокировка при открытых кожухах пилы, блокировка при застревании полотна, контроль минимального натяжения полотна (блокировка при малом натяжении);
- тиски гидравлические полноходные с функциями: зажим заготовки «до» и «после» зоны резки, контроль давления в процессе работы автоматический с функцией «дожатия», контроль и изменение времени и периода «дожатия» в процессе работы, регулирование давления в тисках, управление каждой парой тисов с панели управления, неподвижные расщепленные тисы, установленные на отдельных колоннах;
- ведущий шкив диаметром 700 мм (толщина 47 мм);
- ведомый шкив диаметром 800 мм (толщина 47 мм);
- приводной конвейер сбора стружки шнекового типа;

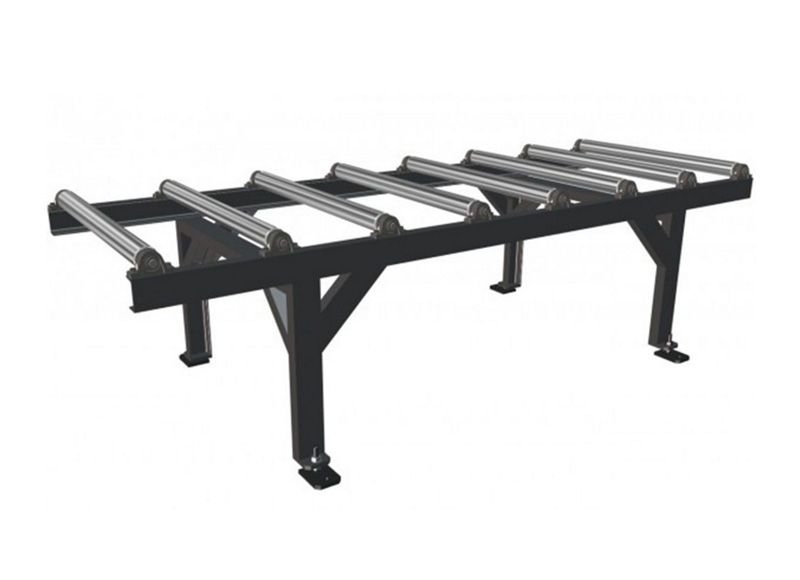

- рольганг подающий/принимающий неприводной;
- ролики рабочего стола поддерживающие для продвижения заготовок (комплект из 4 штук);
- щетка очистки полотна пилы приводная;
- индикатор уровня гидравлического масла;
- индикатор уровня СОЖ;
- емкость переносная с сепаратором и помпой для стружки.
Дополнительные опции полуавтоматического ленточнопильного станка KMT 700 KDG:
- электропривод поворота пильной рамы;
- индикатор угла поворота пильной рамы цифровой;
- система охлаждения «масляный туман»;
- указатель линии реза лазерный.
